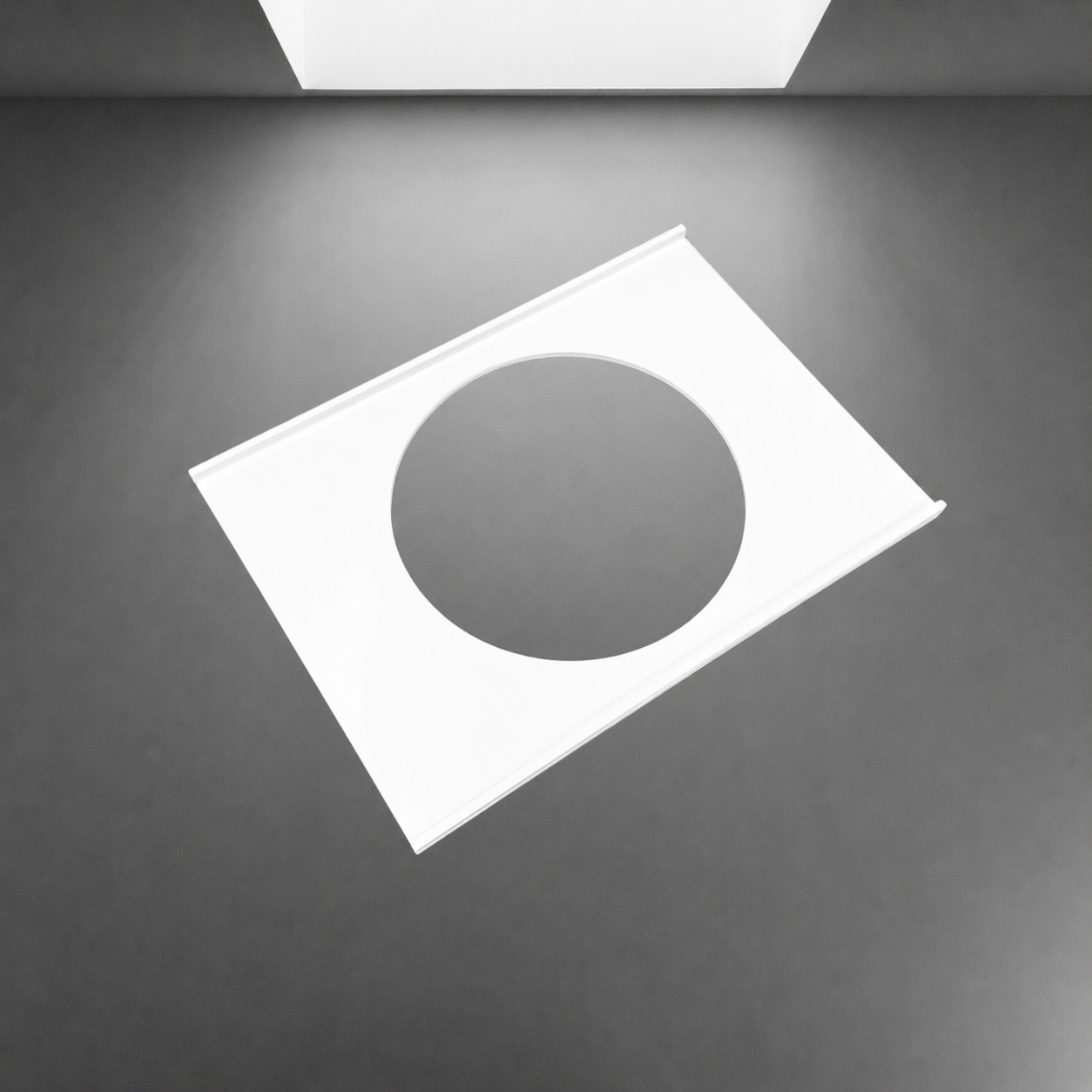

Montagehulpstuk / verstevigingsplaat voor inbouwspot – bestaand gat t/m Ø280 mm

Dit montagehulpstuk voor inbouwspots en downlights kan het vervangen en monteren van een groter inbouwarmatuur aanzienlijk eenvoudiger maken. Het hulpstuk wordt via de bestaande plafondopening achter het plafond aangebracht en vormt daar een stevige en praktische basis voor de klemveren van de nieuwe inbouwspot of downlight.

Deze grotere uitvoering is geschikt voor bestaande ronde plafondopeningen tot Ø280 mm en is vooral handig bij renovatie, beschadigde plafondopeningen en vaste plafonds waar de ruimte boven het plafond niet via een andere opening bereikbaar is.

Het montagehulpstuk kan hierdoor een praktische oplossing zijn wanneer een bestaande grote downlight wordt vervangen en de nieuwe downlight een andere gatmaat heeft of de bestaande plafondrand onvoldoende ondersteuning biedt.

Particulier, een klein aantal of meer maatwerk nodig?
Voor particulieren, kleinere aantallen en afwijkende maten of uitvoeringen verwijzen wij naar AndersGemaakt. Hier kunt u ook terecht voor maatwerkoplossingen wanneer een standaardmaat niet geschikt is.

Bekijk de maatwerkmogelijkheden op AndersGemaakt

Kies de gatmaat voor de nieuwe downlight

Om het bestellen eenvoudig te houden is de binnenopening van het montagehulpstuk verkrijgbaar in verschillende standaardmaten:

Ø130 mm
Ø140 mm
Ø150 mm
Ø160 mm
Ø170 mm
Ø180 mm
Ø190 mm
Ø200 mm
Ø210 mm
Ø220 mm
Ø230 mm
Ø240 mm
Ø250 mm

Kies een opening die voldoende groot is voor de voorgeschreven gatmaat van de nieuwe inbouwspot of downlight.

Heeft de nieuwe downlight bijvoorbeeld een benodigde gatmaat van Ø164 mm, dan kiest u een opening van Ø170 mm. Bij een benodigde gatmaat van Ø193 mm kiest u Ø200 mm.

De klemveren van een inbouwspot of downlight hebben normaal gesproken voldoende bereik om een klein verschil tussen de gekozen opening en de daadwerkelijke benodigde gatmaat te overbruggen.

Een afwijkende opening of andere maat nodig? Neem dan contact met ons op of bekijk de maatwerkmogelijkheden via AndersGemaakt.

Hoe bepalen we de buitendiameter?

De buitendiameter van het montagehulpstuk wordt afgestemd op de bestaande plafondopening en wordt circa 10 mm kleiner dan het bestaande gat.

Voorbeelden:

Bestaand plafondgat Ø180 mm → montagehulpstuk circa Ø170 mm
Bestaand plafondgat Ø200 mm → montagehulpstuk circa Ø190 mm
Bestaand plafondgat Ø220 mm → montagehulpstuk circa Ø210 mm
Bestaand plafondgat Ø250 mm → montagehulpstuk circa Ø240 mm
Bestaand plafondgat Ø280 mm → montagehulpstuk circa Ø270 mm

Doordat het hulpstuk circa 10 mm kleiner wordt gemaakt dan de bestaande plafondopening, kan het bij een vast plafond schuin door het bestaande spotgat worden gestoken.

Vervolgens wordt het hulpstuk achter het plafond vlak rondom de bestaande opening gepositioneerd.

Waarom is voldoende materiaal rondom de opening belangrijk?

De opening in het midden mag niet te groot zijn ten opzichte van de buitendiameter van het montagehulpstuk.

Er moet voldoende materiaal rondom de opening overblijven waarop de klemveren van de nieuwe downlight kunnen aangrijpen en steunen.

Bij de grootste uitvoering kan bijvoorbeeld een montagehulpstuk van circa Ø270 mm worden toegepast. Bij een binnenopening van Ø250 mm blijft dan circa 10 mm materiaal rondom beschikbaar.

De mogelijke combinatie van binnen- en buitenmaat is daarom afhankelijk van zowel het bestaande plafondgat als de benodigde gatmaat van de nieuwe downlight.

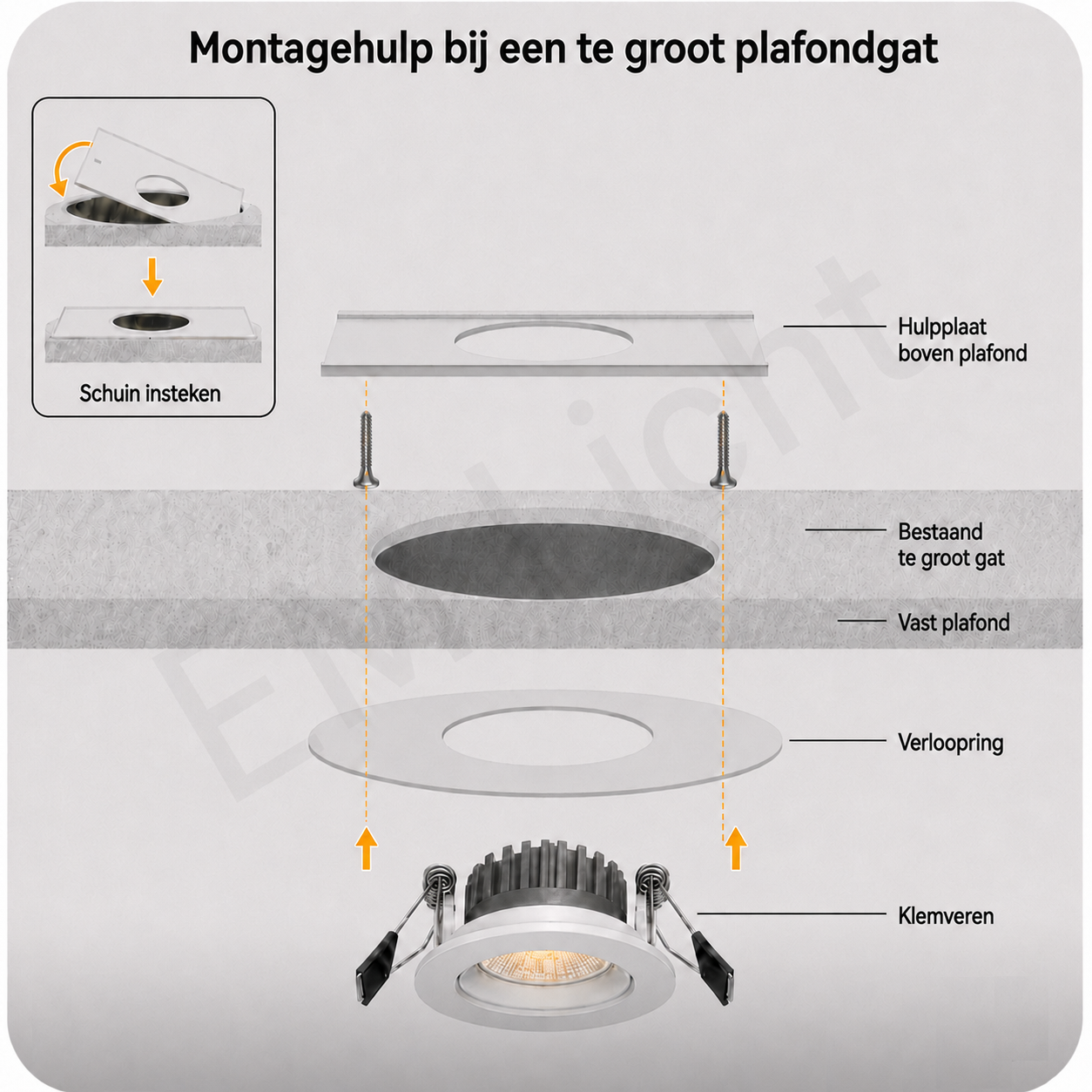

Montage in stappen

Stap 1 – Meet het bestaande plafondgat
Meet de diameter van de bestaande ronde plafondopening. Deze uitvoering is geschikt voor grotere bestaande gaten tot maximaal Ø280 mm.

Stap 2 – Controleer de benodigde gatmaat van de nieuwe downlight
Deze maat staat normaal gesproken bij de technische gegevens of montage-instructies van het nieuwe armatuur.

Stap 3 – Kies de eerstvolgende geschikte standaardmaat
Kies de eerstvolgende binnenopening die voldoende groot is voor de benodigde gatmaat van de nieuwe downlight.

Voorbeeld: benodigde gatmaat Ø164 mm → kies Ø170 mm.

Stap 4 – Steek het montagehulpstuk schuin door het bestaande plafondgat
Doordat de buitendiameter circa 10 mm kleiner is dan de bestaande opening kan het hulpstuk bij veel vaste plafonds schuin door het bestaande gat worden aangebracht.

Stap 5 – Positioneer het hulpstuk achter het plafond
Leg de plaat vlak achter het plafond en centreer de binnenopening ten opzichte van de bestaande plafondopening.

Stap 6 – Monteer de nieuwe downlight
Plaats de nieuwe downlight door de opening. De klemveren kunnen vervolgens achter het montagehulpstuk aangrijpen en krijgen zo een praktisch en steviger steunvlak.

Extra handig bij vaste plafonds

Bij een vast gipsplafond, stucplafond of ander gesloten plafond is er vaak geen mogelijkheid om vanaf de bovenzijde bij de montageplaats te komen.

Ook kan een andere plafondopening te ver weg liggen om het montagehulpstuk van bovenaf op zijn plaats te brengen.

Doordat het hulpstuk via de bestaande opening van de oude inbouwspot of downlight kan worden aangebracht, kan het vervangen van het armatuur aanzienlijk eenvoudiger worden.

In veel situaties hoeft hierdoor geen extra opening in het plafond te worden gemaakt.

Ondersteuning bij beschadigde plafondgaten

Het montagehulpstuk kan daarnaast worden toegepast wanneer de rand van het bestaande spotgat beschadigd, uitgebrokkeld of plaatselijk verzwakt is.

De verstevigingsplaat / steunplaat zorgt ervoor dat de klemveren niet uitsluitend op de bestaande plafondrand hoeven te steunen en helpt de belasting over een groter oppervlak achter het plafond te verdelen.

Dit kan vooral bij grotere downlights belangrijk zijn, omdat ook de afstand tussen de klemveren en de afmetingen van de bestaande plafondopening groter kunnen zijn.

Geschikt voor onder andere

• vervangen van grotere inbouwspots en downlights

• renovatie van bestaande downlightinstallaties

• eenvoudiger monteren van een nieuwe downlight

• grote bestaande plafondopeningen

• vaste gips- en stucplafonds

• plafonds waarbij de achterzijde niet bereikbaar is

• montage via de bestaande downlightopening

• beschadigde of uitgebrokkelde plafondgaten

• verzwakte plafondranden

• systeemplafonds en plafondplaten

• situaties waarin de klemveren extra ondersteuning nodig hebben

Algemene specificaties

Product: montagehulpstuk / verstevigingsplaat / steunplaat
Toepassing: inbouwspots en downlights
Bestaande gatmaat: t/m Ø280 mm
Buitendiameter hulpstuk: bestaande gatmaat - circa 10 mm
Maximale buitendiameter: circa Ø270 mm
Standaard binnenopeningen: Ø130 t/m Ø250 mm
Maatstappen binnenopening: 10 mm
Uitvoering: rond
Montage: achter het plafond
Aanbrengen: schuin via de bestaande plafondopening
Functie: montagehulp, ondersteuning en drukverdeling
Geschikt voor: vaste plafonds, systeemplafonds en plafondplaten
Afwijkende maten: op aanvraag / via AndersGemaakt

Combineren met een renovatiering

Is het bestaande plafondgat daarnaast groter dan de zichtbare diameter van de nieuwe inbouwspot? Dan kan het montagehulpstuk worden gecombineerd met een renovatiering, afdekring, verloopring of verbredingsring.

Het montagehulpstuk wordt achter het plafond geplaatst en zorgt voor ondersteuning van de klemveren. De renovatiering wordt aan de zichtzijde toegepast om het verschil tussen de bestaande opening en de nieuwe downlight netjes af te werken.

Zo kunnen een te groot plafondgat, beschadigde plafondrand én afwijkende inbouwmaat in één renovatieoplossing worden opgevangen.

Veelgestelde vragen

Kan ik dit montagehulpstuk gebruiken bij een vast gips- of stucplafond?

Ja. Dit is juist één van de belangrijkste toepassingen. Het hulpstuk wordt kleiner gemaakt dan het bestaande plafondgat, zodat het schuin door de bestaande opening kan worden aangebracht. Hierdoor is toegang vanaf de bovenzijde in veel situaties niet nodig.

Kan het montagehulpstuk ook worden gebruikt bij een beschadigd of uitgebrokkeld plafondgat?

Ja. Het hulpstuk kan extra ondersteuning bieden wanneer de bestaande plafondrand beschadigd of plaatselijk verzwakt is. De klemveren kunnen hierdoor op het hulpstuk steunen in plaats van uitsluitend op de beschadigde plafondrand.

Welke binnenopening moet ik kiezen?

Controleer de voorgeschreven gatmaat van de nieuwe downlight en kies vervolgens een standaardopening die voldoende groot is. Heeft de downlight bijvoorbeeld een gatmaat van Ø173 mm, dan kiest u Ø180 mm.

Waarom wordt het montagehulpstuk kleiner gemaakt dan het bestaande plafondgat?

Hierdoor kan het hulpstuk gemakkelijker schuin door de bestaande plafondopening worden gestoken. Dit is vooral handig bij een vast plafond waar u niet vanaf de bovenzijde bij de montageplaats kunt komen.

Kan ik het montagehulpstuk combineren met een renovatiering?

Ja. Wanneer de nieuwe downlight het bestaande plafondgat aan de zichtzijde niet volledig afdekt, kan het hulpstuk worden gecombineerd met een renovatiering, afdekring, verloopring of verbredingsring.

Ik heb een afwijkende maat of slechts enkele stuks nodig. Kan dat ook?

Ja. Voor afwijkende maten, kleinere aantallen en particuliere aanvragen kunt u ook terecht bij AndersGemaakt.nl:
