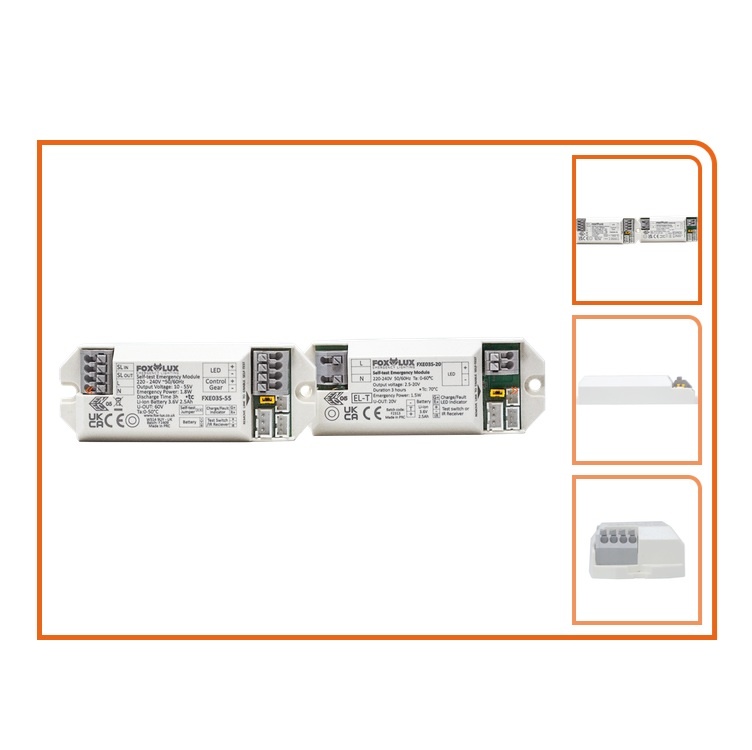

De Fox Lux FXE03S-55 is een compacte ombouwmodule voor een LED-armatuur dat zowel tijdens normaal gebruik als bij stroomuitval moet branden. Tijdens normaal gebruik werkt de LED via een geschikte externe LED-driver. Bij uitval van de netspanning neemt de noodverlichtingsmodule de voeding van de LED over.
De module is geschikt voor een LED met een doorlaatspanning van 10 tot 50 V. Het nominale vermogen in noodbedrijf is 1,8 W.
Werking en compatibiliteit
De aangesloten LED-driver mag een belasting van maximaal 40 W, een uitgangsstroom van maximaal 2 A en een inschakelstroom van maximaal 24 A hebben. Bij stroomuitval voedt de FXE03S-55 de aangesloten LED gedurende 3 uur.
Controleer vóór montage de gegevens van de LED en driver en de beschikbare ruimte in het armatuur.
Testen en bediening
De module staat standaard ingesteld op handmatig testen. Voor automatische zelftest wordt de jumper boven op de module verwijderd. Een externe testknop is optioneel.

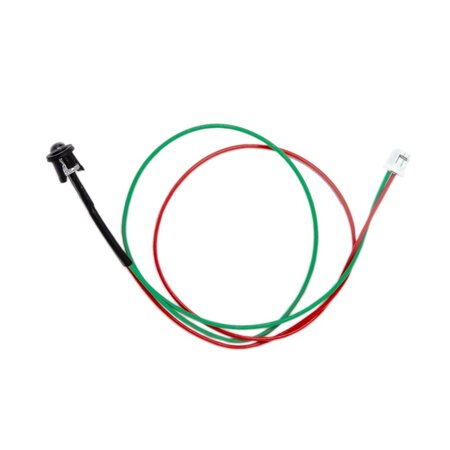

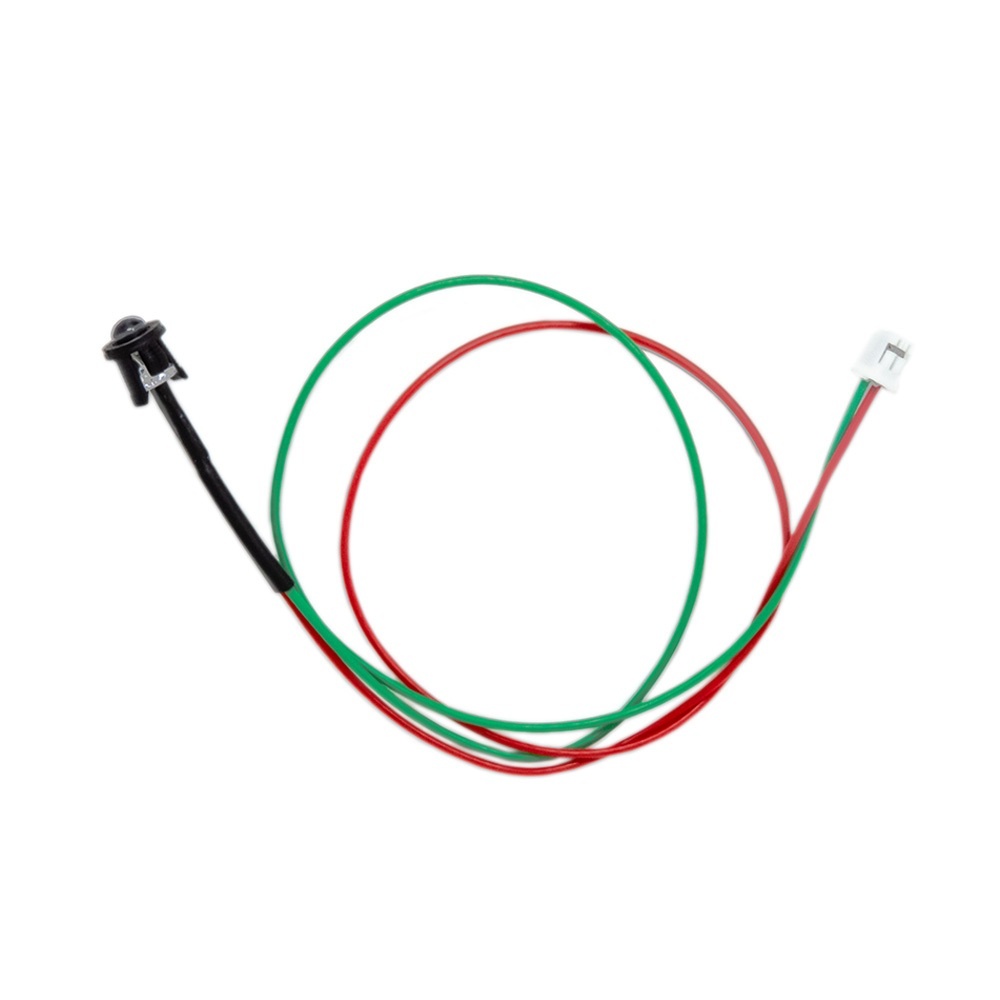

Bediening met de Fox Lux REM-E1 afstandsbediening is mogelijk wanneer de optionele IR-R-03 infraroodontvanger is aangesloten.
Algemene specificaties
Merk: Fox Lux
Artikelnummer: FXE03S-55
Uitvoering: normaal bedrijf en noodbedrijf (maintained)
Voedingsspanning: 220–240 V AC
Netfrequentie: 50/60 Hz
Doorlaatspanning aangesloten LED: 10–50 V
Nominaal vermogen in noodbedrijf: 1,8 W
Maximale uitgangsspanning: 60 V DC
Maximaal opgenomen vermogen: 5 W
Stand-byverbruik: < 0,8 W
Noodbedrijfduur: 3 uur
Laadtijd accu: 8 uur; eerste laadbeurt maximaal 16 uur

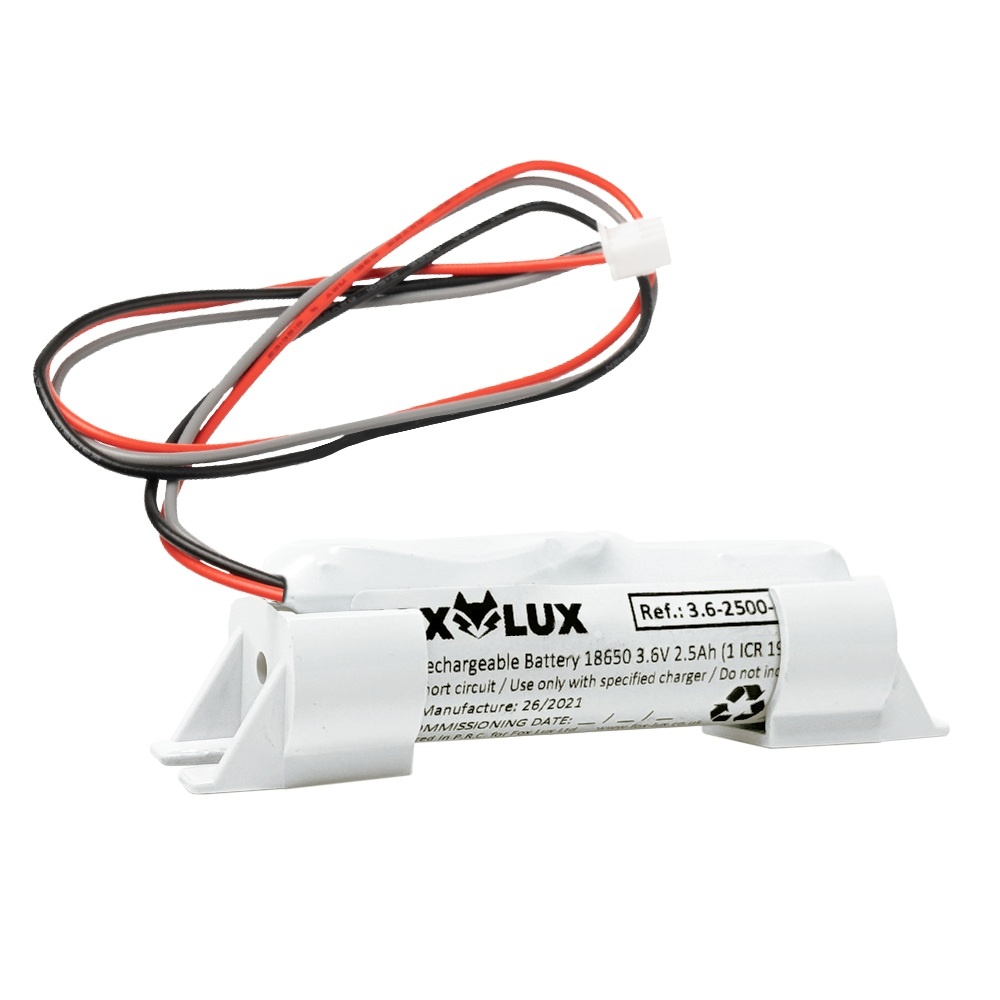

Accutype: 1 × 18650 Li-ion, 3,6 V, 2,5 Ah
Accucode: FXC3.6-2500-D300
Maximale belasting aangesloten LED-driver: 40 W
Maximale uitgangsstroom aangesloten LED-driver: 2 A
Maximale inschakelstroom aangesloten LED-driver: 24 A
Testfunctie: handmatige test of automatische zelftest
Bedrijfstemperatuur: 0 tot 50 °C
Maximale behuizingstemperatuur: 70 °C
Isolatie: versterkte isolatie
SELV: ja
Materiaal behuizing: polycarbonaat
Kleur en afwerking: wit, mat
Afmetingen module: 92 × 34 × 19 mm
Aanbevolen montagegatafstand: 85,5 mm
Garantie volgens fabrikant: 8 jaar, inclusief accu
Veelgestelde vragen over de FXE03S-55
Blijft het armatuur tijdens normaal gebruik branden?
Ja. Een geschikte externe LED-driver voedt de LED tijdens normaal gebruik. Bij stroomuitval neemt de noodverlichtingsmodule de voeding over.
Wat is het verschil met de FXE03S-20-NM?
De FXE03S-55 is bedoeld voor een LED die ook tijdens normaal gebruik brandt. De FXE03S-20-NM is bedoeld voor alleen noodbedrijf.
Voor welke LED is de FXE03S-55 geschikt?
Voor een passende LED met een doorlaatspanning van 10 tot 50 V.
Welke LED-driver kan worden aangesloten?
Volgens de fabrikant mag de LED-driver maximaal 40 W belasting, 2 A uitgangsstroom en 24 A inschakelstroom hebben.
Hoe lang brandt de LED bij stroomuitval?
De opgegeven noodbedrijfduur is 3 uur. Daarna schakelt de module automatisch uit.
PDF specificatie FXE03S-20 / S-55
